一、应用概述
锂电池极片制造中涂布质量直接影响电池性能优劣，涂布工艺最主要是控制涂布层面密度的准确度和均匀性。采用重量法检测集流体以及涂布层面密度，方法繁琐耗时，只能对于一定面积的涂布层进行检测，无法完成点与点的差异检测。
先进的基本参数法是XRF镀层和涂层分析的前提条件，安科慧生第二代全息基本参数法（Holospec FP 2.0）结合先进数学模型（Advanced MM），胜任各类镀（涂）层样品定量分析。高灵敏度X射线荧光光谱仪PHECDA系列元素灵敏度大幅提升，结合全息基本参数法，能够快速精确分析集流体（铝箔、铜箔）厚度、涂布层面密度，为锂电池极片制作测量提供先进解决方案。
高灵敏度X射线荧光光谱仪与全息基本参数法
二、 方法原理

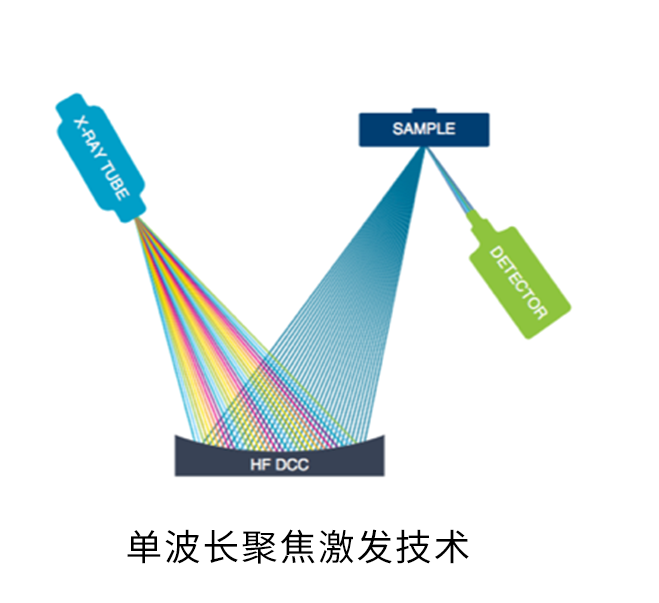

1）单波长激发-能量色散X射线荧光光谱仪（HS XRF®）
• 单色化激发
X射线管出射谱经全聚焦型双曲面弯晶单色化入射样品，降低由于X射线管出射谱连续散射线产生的背景干扰2个数量级以上。
• 聚焦激发
能量聚焦于样品一点，进一步增加SDD探测器接收样品元素荧光射线强度。

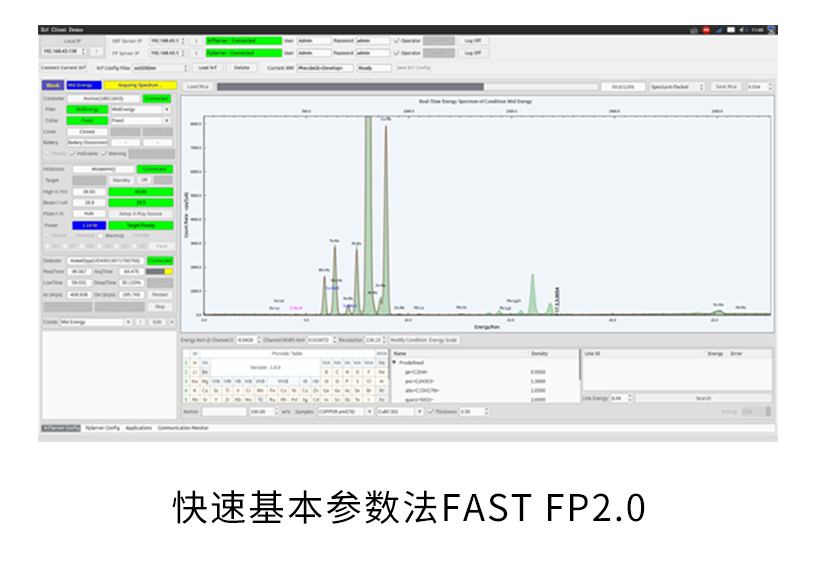

2）软件核心技术：全息基本参数法（Holospec FP 2.0）
参数法（FP: Fundamental Parameters method）是X射线荧光领域的核心算法和研究重点。安科慧生研发人员历时十几年，颁布全息基本参数法-Holospec FP 2.0，将基本参数法的应用提升到前所未有的水平。
Holospec FP与常规FP区别：
1) 全谱拟合：当前唯一采用全谱拟合的基本参数法
2) 完整性：基本参数库结合先进的数学模型（Advanced MM），从而完成对XRF整个物理学过程的数字化描述
3) 快速：CPU多核并行运算结合GPU单元，采集谱图与海量运算同步完成
4) 可视化与支持用户开发：可视化图形界面与开放的参数设置
Holospec FP功能与优势：
1) 通过精确计算消除（或减少）XRF物理学各种效应
2) 达到元素无标定量分析精度
3) 减少标准物质要求，快速建立XRF元素分析方法
4) 提升元素定量精度和扩展样品适应性
三、 性能数据
1）正极材料涂布层分析
• 铝箔+LFP涂布层

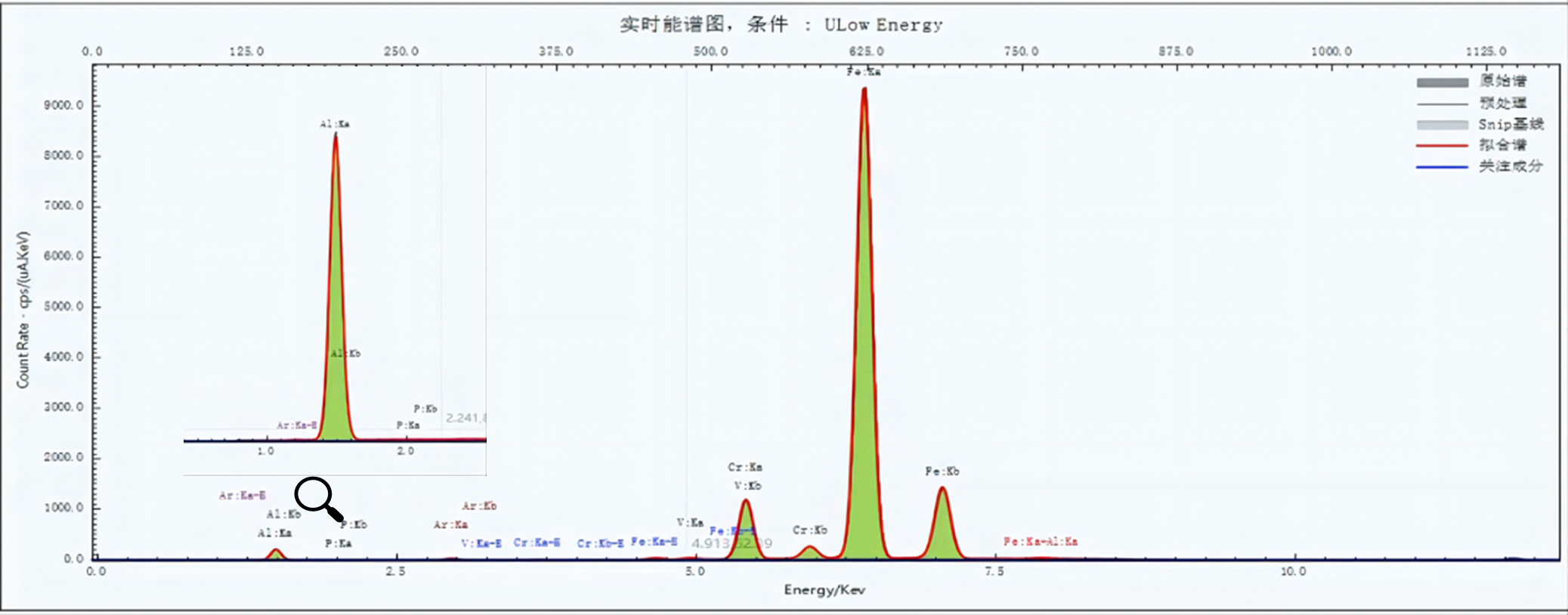

图：铝箔涂布LFP元素荧光能量谱图
表：铝箔涂布磷酸铁锂面密度测试结果
| Items |
测量次数 |
LFP涂布层（mg/cm²） |
Al箔集流体(mg/cm²) |
| 给定值 |
- |
11.5 |
3.2 |
| 4次称重平均值 |
- |
11.56 |
3.21 |
HS XRF重复性测试 |
1 |
11.46 |
3.16 |
| 2 |
11.47 |
3.15 |
| 3 |
11.51 |
3.14 |
| 4 |
11.51 |
3.15 |
| 5 |
11.47 |
3.18 |
| 6 |
11.48 |
3.16 |
| 7 |
11.48 |
3.17 |
| 平均值 |
11.48 |
3.16 |
| RSD |
0.18% |
0.40% |
• 铝箔+NCM涂布层

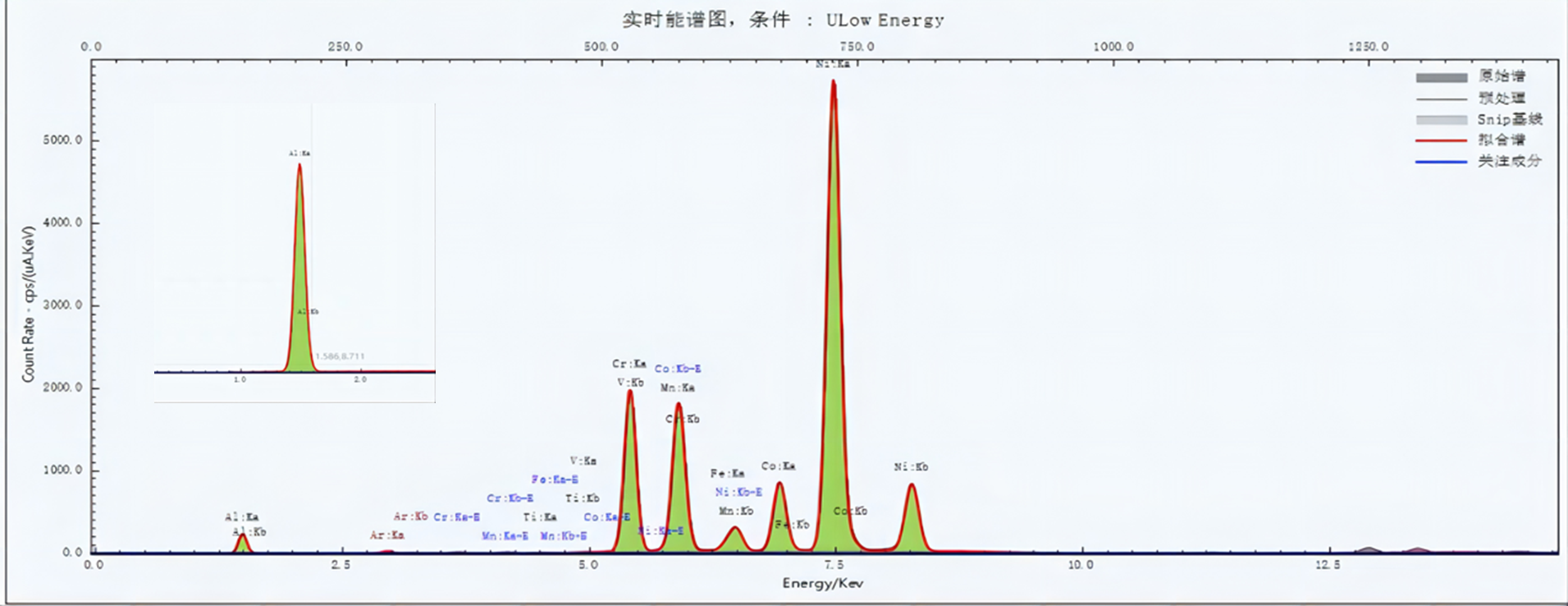

图：铝箔涂布NCM元素荧光能量谱图
表：铝箔涂布三元锂电池正极材料面密度测试结果
| Items |
测量次数 |
NCM涂布层(mg/cm²） |
Al箔集流体（mg/cm²) |
Ni(%) |
Co(%) |
Mn(%) |
| 给定值 |
- |
8.4 |
4.15 |
- |
- |
- |
| 4次称重平均值 |
- |
8.57 |
4.05 |
- |
- |
- |
HS XRF重复性测试 |
1 |
8.61 |
4.14 |
49.74 |
4.31 |
5.61 |
| 2 |
8.58 |
4.18 |
49.74 |
4.28 |
5.63 |
| 3 |
8.63 |
4.13 |
49.75 |
4.28 |
5.63 |
| 4 |
8.58 |
4.18 |
49.73 |
4.30 |
5.62 |
| 5 |
8.62 |
4.14 |
49.75 |
4.27 |
5.64 |
| 6 |
8.61 |
4.16 |
49.74 |
4.27 |
5.65 |
| 7 |
8.59 |
4.17 |
49.75 |
4.30 |
5.61 |
| 平均值 |
8.60 |
4.16 |
49.74 |
4.29 |
5.63 |
| RSD |
0.23% |
0.53% |
0.01 |
0.41 |
0.24 |
2）负极材料涂布层分析

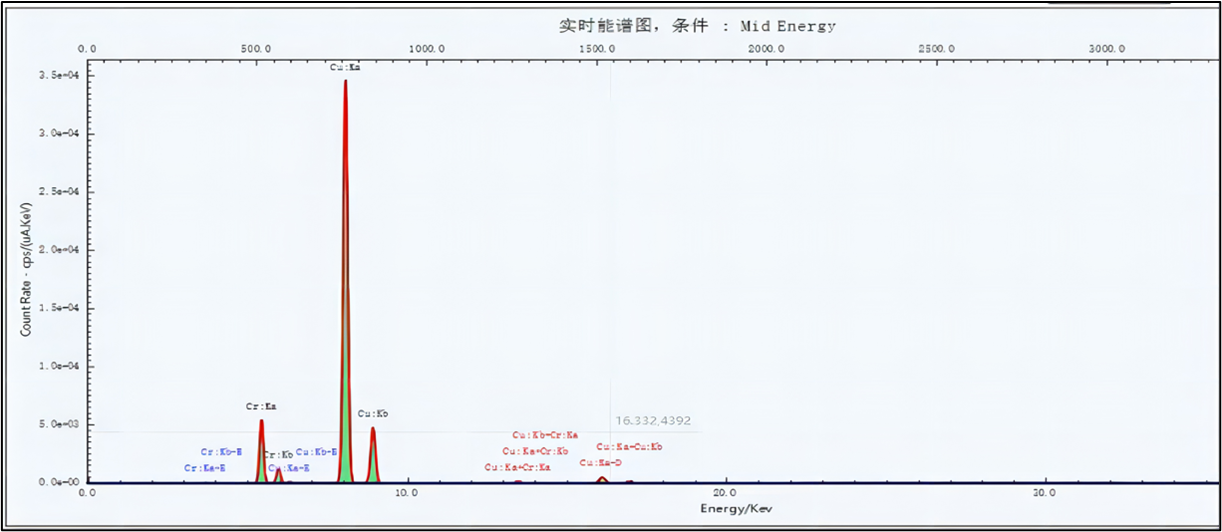

图：铜箔涂布石墨元素荧光能量谱图
表：铜箔涂布石墨面密度测试结果
| 石墨极片面密度测试结果 |
| Items |
测量次数 |
石墨涂布层（mg/cm²) |
铜箔集流体层(mg/cm²) |
| 给定值 |
- |
5.8 |
7.28 |
| 4次称重平均值 |
- |
5.7 |
7.25 |
HS XRF重复性测试 |
1 |
5.79 |
7.31 |
| 2 |
5.83 |
7.31 |
| 3 |
5.79 |
7.31 |
| 4 |
5.70 |
7.31 |
| 5 |
5.85 |
7.31 |
| 6 |
5.79 |
7.31 |
| 7 |
5.78 |
7.31 |
| 平均值 |
5.79 |
7.31 |
| RSD |
0.81% |
0.03% |
四、 特点优势
快速
单点分析时间3分钟
精确
涂布层面密度重复性RSD＜1%
应用范围广
铝箔涂布正极材料、铜箔涂布负极材料、隔膜材料厚度、电池包装膜层等
原创声明：本文除注明引用之外属于安科慧生（Ancoren）公司原创，若有转发和引用，必须注明出处，否则可能涉及侵权行为！
更详细技术信息，请咨询安科慧生工作人员！
